Unidrive M700
Bienvenue dans l'Unidrive M700 Product Tour.
Vous y découvrirez une vue dynamique 360° de ce variateur et le détail de ses remarquables fonctionnalités.
Utilisez les flèches et boutons d'affichage de la barre de navigation ci-dessous pour démarrer la vue à 360° et explorer les fonctionnalités de ce variateur.
Cliquez ici pour découvrir une application type de l'Unidrive M700.

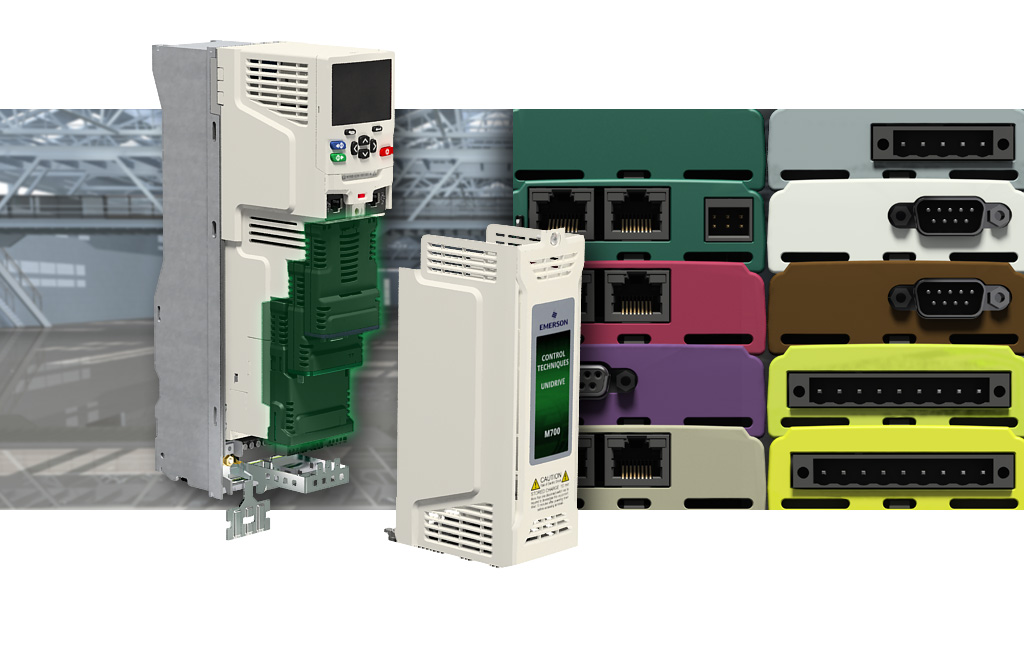

Modules System Integration
L'Unidrive M offre un large choix de modules optionnels enfichables System Integration (SI) qui permettent au variateur et à ses options de s'intégrer facilement dans des systèmes existants d'automatisme industriel ou autres équipements du marché. Ces modules fournissent des solutions de communication, d'entrées/sorties supplémentaires, de gestion de retour de vitesse/position, de sécurité renforcée et d'Automates Programmables Industriels (API) embarqués.
Cliquez sur les boutons ci-dessous pour explorer les options disponibles :
SI-Encoder
Module d'interface pour entrée codeur incrémental.
SI-I/O
Module d'interface E/S supplémentaires conçu pour augmenter le nombre d'entrées/sorties d'un variateur.
SI-PROFIBUS
Module d'interface PROFIBUS.
SI-DeviceNet
Module d'interface DeviceNet.
SI-CANopen
Module d'interface CANopen prenant en charge différents profils, notamment plusieurs profils de variateur.
SI-Ethernet
Module Ethernet externe prenant en charge les connexions PROFINET RT, Ethernet/IP et Modbus TCP/IP. Ce module intégre un serveur Web capable de générer des e-mails. Il peut être également utilisé pour fournir un accès rapide au variateur, une connectivité globale et une intégration aux différentes technologies réseau, notamment sans fil.
SI-EtherCAT
Module interface EtherCAT.
SI-Applications
Module compatible avec les applications initialement développées dans les modules SM-Applications de l'Unidrive SP. Cela permet la recompilation de leurs programmes par SyPTPro et les rendre compatibles avec l'Unidrive M700.
MCi200
Module d'intégration de système fournissant un second processeur. Il permet le contrôle avancé des machines par l'utilisation de l'environnement standard de programmation industriel CoDeSys.
MCi210
Module d'intégration de système fournissant un second processeur. Il permet le contrôle avancé des machines par l'utilisation de l'environnement standard de programmation industriel CoDeSys.
Ce module fournit également un switch Ethernet double port directement lié au processeur CODESYS, ce qui accroît les performances de contrôle des machines tout en offrant la connexion simultanée de 2 réseaux Ethernet séparés bien que liés au même variateur.
SI-Safety
Module de sécurité offrant une solution programmable intelligente répondant à la norme de sécurité fonctionnelle CEI 61800-5-2.
Claviers en option
L'Unidrive M peut s'utiliser avec un grand choix de claviers afin de répondre aux besoins de votre application.
Cliquez sur les boutons ci-dessous pour explorer les options disponibles :

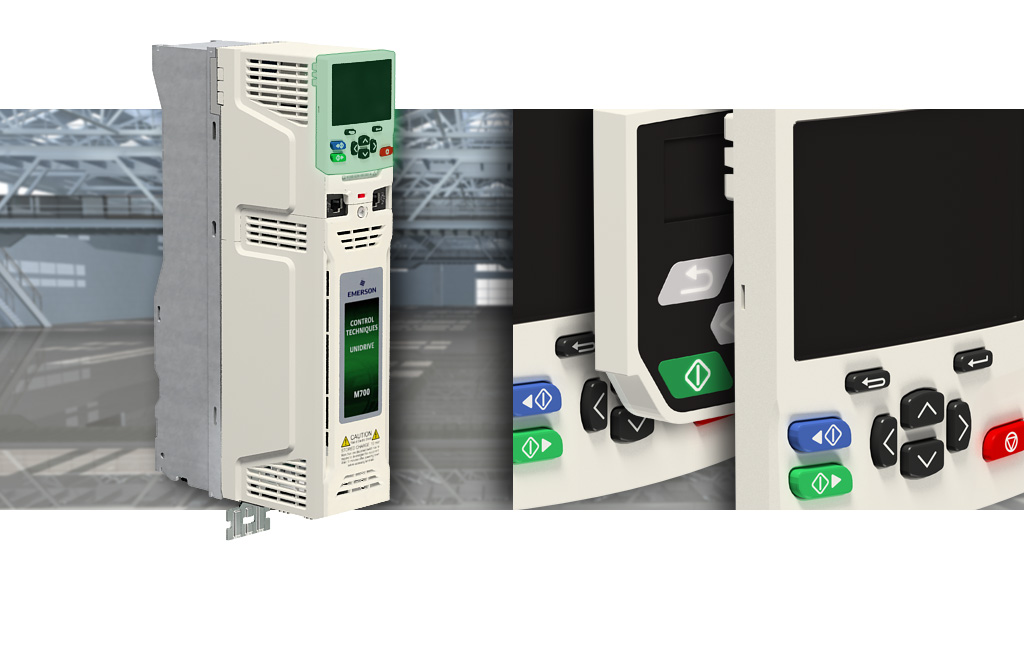

KI-Keypad
Clavier à écran LCD multilingue avec affichage alphanumérique, pour une description détaillée des paramètres et des données, offrant un grand confort d'utilisation.
KI-Keypad RTC
Inclut toutes les fonctions du modèle KI-Keypad, avec en plus une horloge temps réel fonctionnant sur batterie, permettant un horodatage précis des diagnostics et facilitant de fait la résolution des problèmes.
Clavier à distance
Permet une configuration rapide et des diagnostics précis. Possibilité d'installation à l'extérieur d'une armoire.

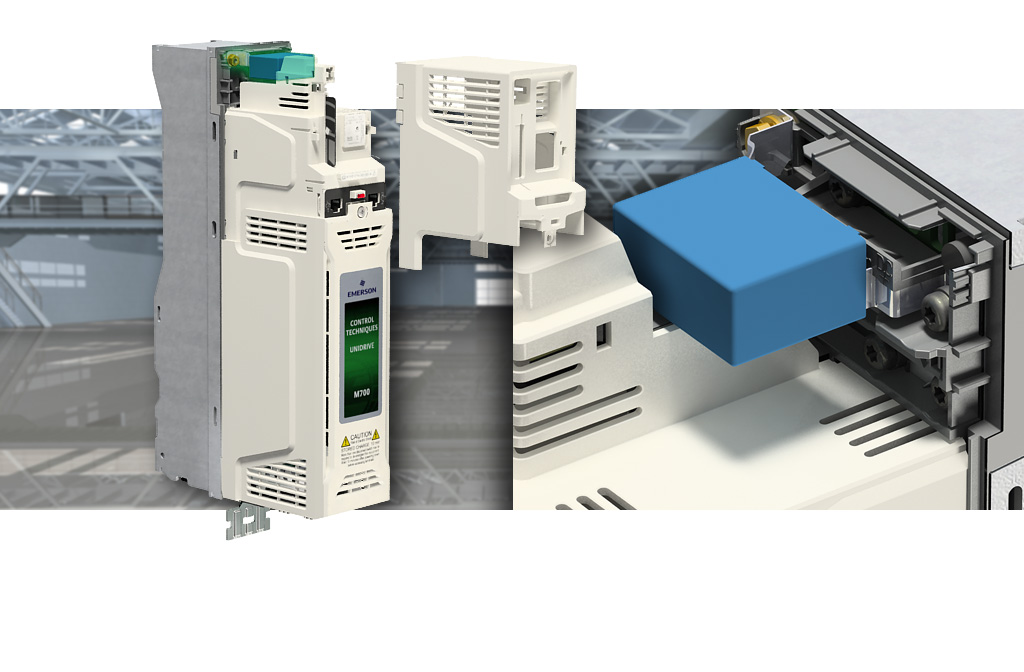

Filtre CEM interne - Taille 3
L'Unidrive M700 dispose d'un filtre CEM interne, ce qui assure sa conformité à la norme EN 61800-3 (2ème environnement). Ce filtre peut être facilement retiré, par exemple pour des systèmes équipés de disjoncteurs à courant de fuite à la terre sensibles. Des filtres CEM externes sont disponibles pour la conformité aux normes EN 61000-6-3 et EN 61000-6-4.
Filtre CEM interne - Taille 4 et supérieures
L'Unidrive M700 dispose d'un filtre CEM interne, ce qui assure sa conformité à la norme EN 61800-3 (2ème environnement). Ce filtre peut être facilement déconnecté en retirant la vis illustrée. Ce peut être le cas par exemple pour des systèmes équipés de disjoncteurs à courant de fuite à la terre sensibles. Des filtres CEM externes sont disponibles pour la conformité aux normes EN 61000-6-3 et EN 61000-6-4.

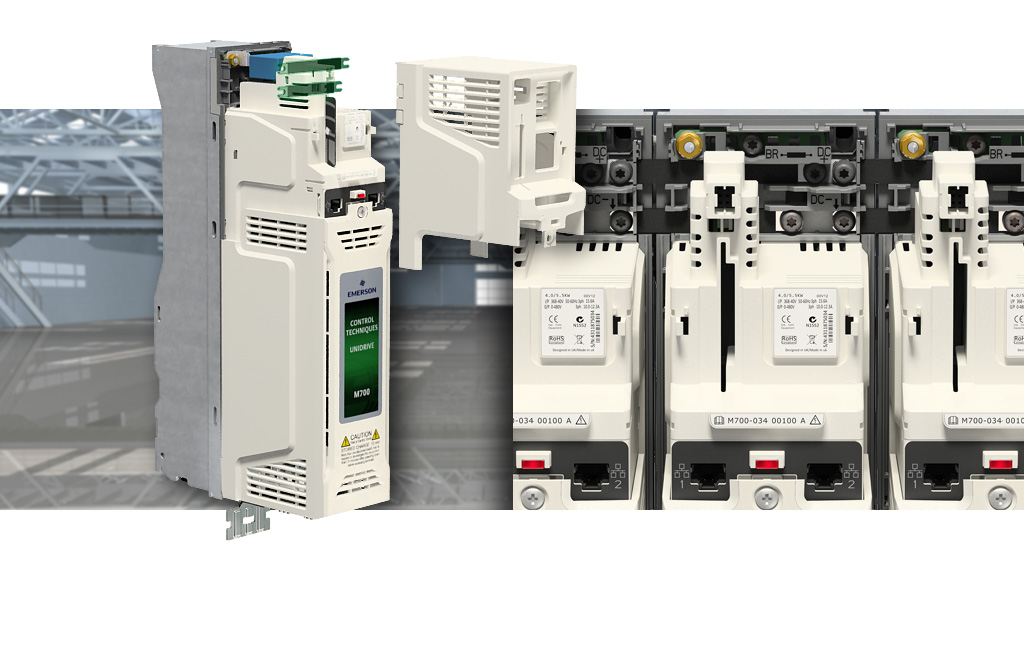

Raccordements du Bus DC - Tailles 3 à 5
Une configuration en bus DC commun permet de recycler l'énergie de freinage au sein du système d'entraînement, ce qui en réduit la consommation énergétique et élimine les modules d'alimentation externes. Cette approche économique se traduit également par un encombrement minimum pour les solutions multi-variateurs.
Sur les tailles 3 à 5, les bornes DC sont situées sous le capot bus DC supérieur.
Raccordements du Bus DC - Taille 6
Une configuration en bus DC commun permet de recycler l'énergie de freinage au sein du système d'entraînement, ce qui en réduit la consommation énergétique et élimine les modules d'alimentation externes. Cette approche économique se traduit également par un encombrement minimum pour les solutions multi-variateurs.
Sur la taille 6, les bornes DC sont situées sous le capot bus DC supérieur gauche.

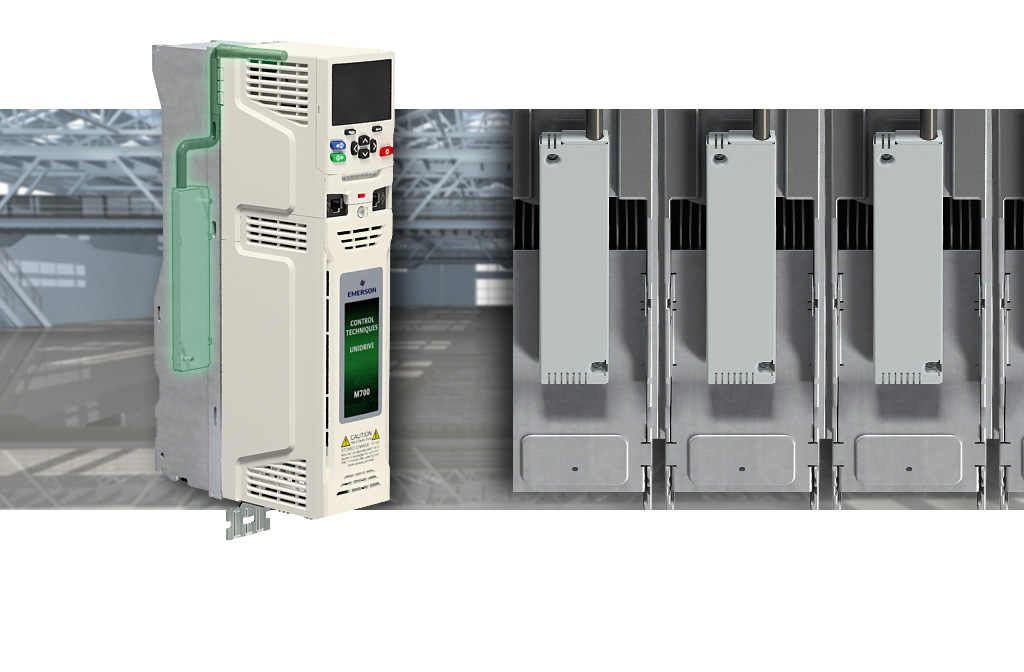

Résistance de freinage montée sur le radiateur en option
Des résistances optionnelles de freinage montées entre les ailettes du radiateur du M700 sont disponibles pour les tailles 3 à 5. Elles permettent un gain de place de l'ensemble pour lequel une protection thermique externe n'est pas nécessaire puisque ces résistances sont conçues pour cesser de fonctionner sans risque en cas de défaut. La protection de surcharge intégrée au logiciel est configurée par défaut pour protéger ces résistances. Celles-ci offrent un indice de protection IP54 (NEMA 12).
LED d'état
LED très visible d'état du variateur et de sa mise sous-tension.
- Une LED fixe indique un état normal.
- Une LED clignotante indique un état de mise en sécurité du variateur.

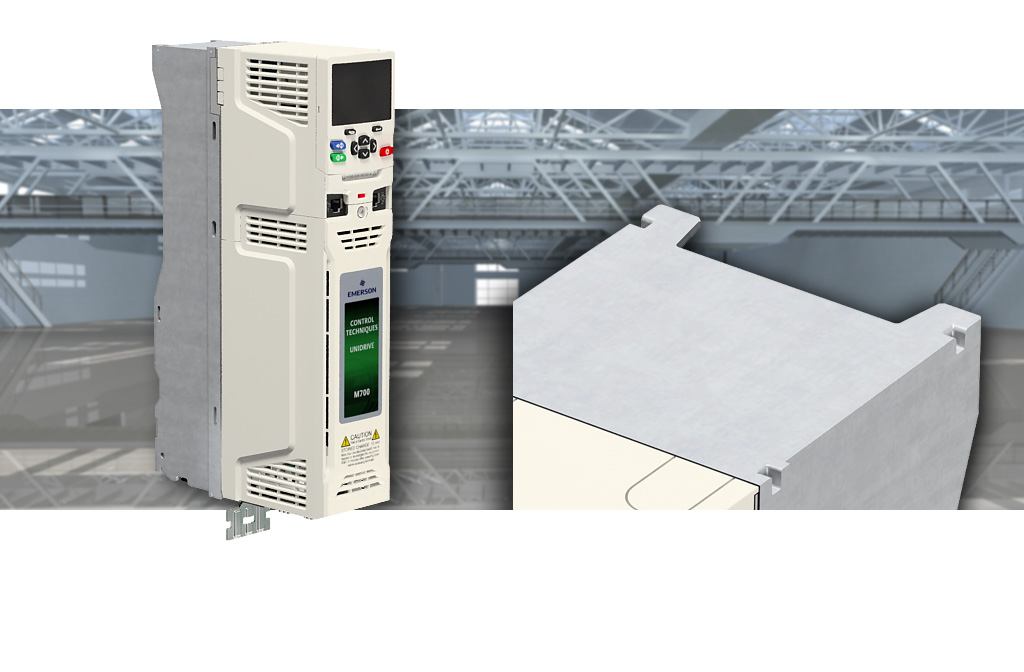

Montage
Le châssis aluminium du M700 permet un montage flexible optimisé avec dissipateur haute performance intégré.
Cliquez sur les boutons ci-dessous pour explorer les options disponibles :
Montage en surface
Des supports pour montage en surface sont fournis avec le variateur.
Une méthode alternative au montage en surface existe : la technique de montage brevetée de l'Unidrive M à l'aide de pattes de fixation qui réduit la profondeur de l'armoire. Le kit de montage à l'aide de pattes de fixation en option peut être commandé auprès du fournisseur du variateur.
Montage encastré
Le montage encastré permet la dissipation de la chaleur à l'extérieur de l'enveloppe du variateur et réduit les dimensions de l'armoire. Le kit de montage encastré en option peut être commandé auprès du fournisseur du variateur.

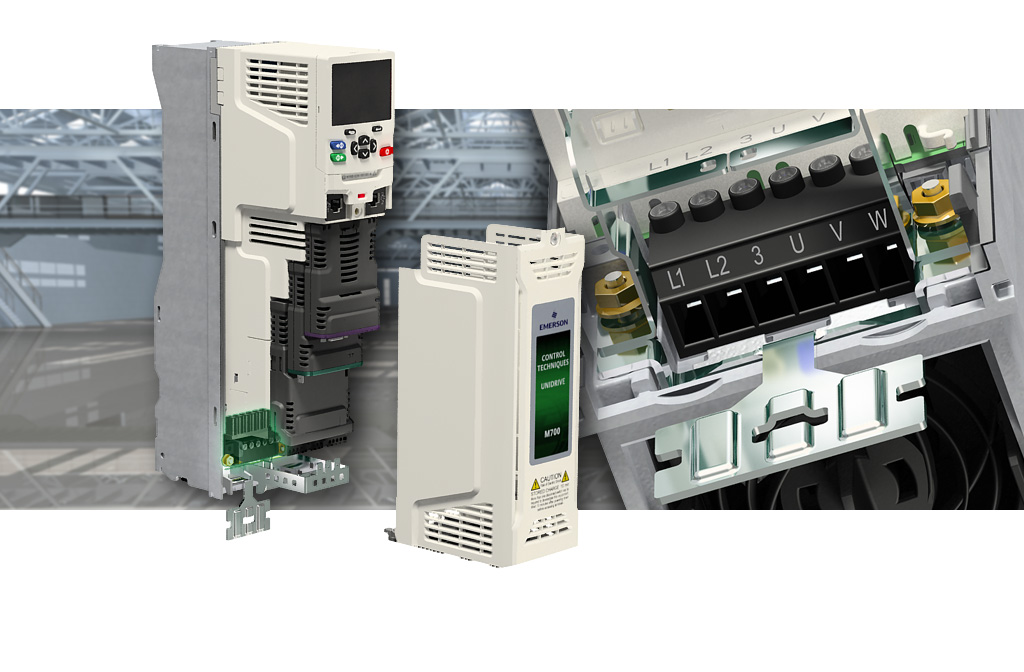

Bornier de puissance - Tailles 3 à 5
Le bornier de puissance débrochable et les raccordements à la terre faciles simplifient l'installation électrique.
Bornier de puissance - Tailles 6 et supérieures
Le bornier de puissance et les raccordements à la terre d'accès facile simplifient l'installation électrique.
Support de blindage - Tailles 3 à 5
Support de blindage pour la mise à la terre des câbles de puissance et de contrôle blindés.
Support de blindage - Taille 6
Support de blindage pour la mise à la terre des câbles de puissance et de contrôle blindés.

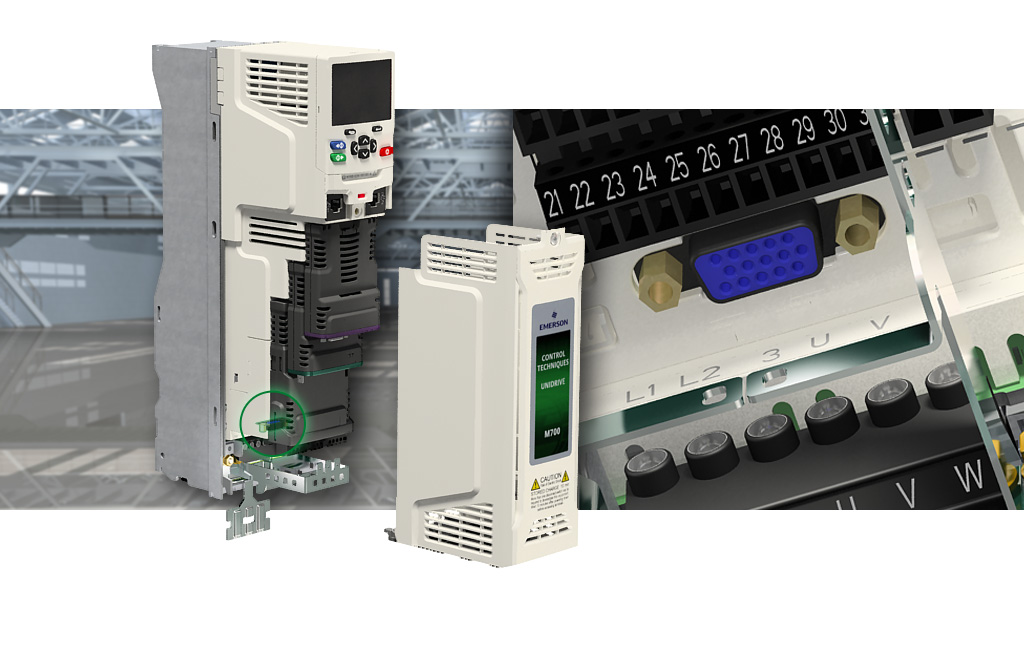

Codeur
Le port codeur universel flexible permet de connecter simultanément de un à trois codeurs hautes performances en standard (2 entrées codeur universel et 1 sortie émulation codeur). Supporte les codeurs incrémentaux, SinCos, SSI, EnDAT, HIPERFACE, BiSS et résolveur.

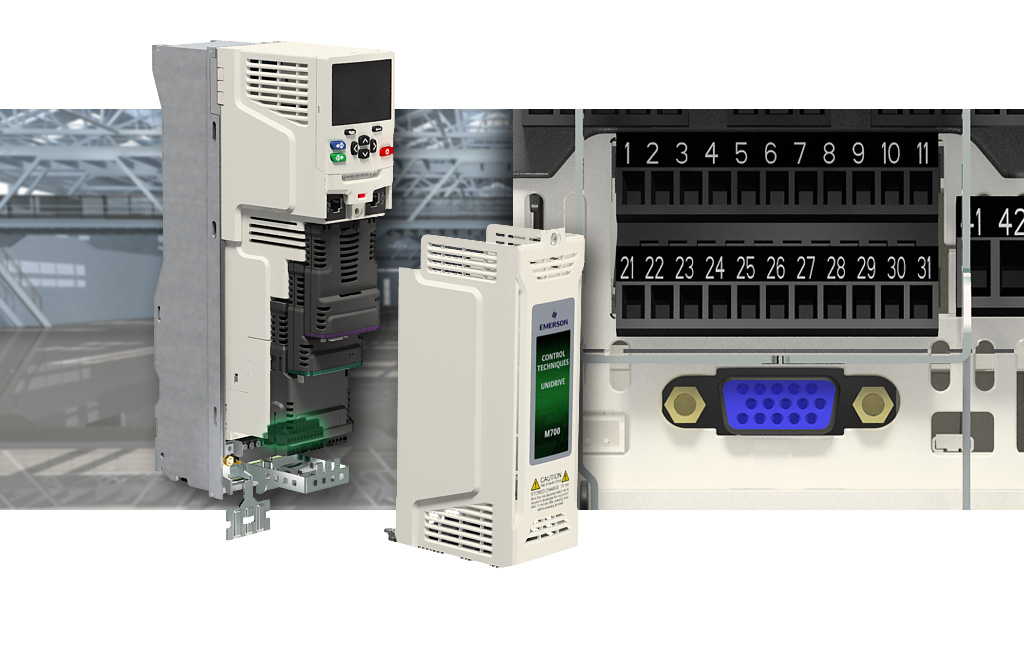

Borniers de contrôle
Borniers de contrôle débrochables.

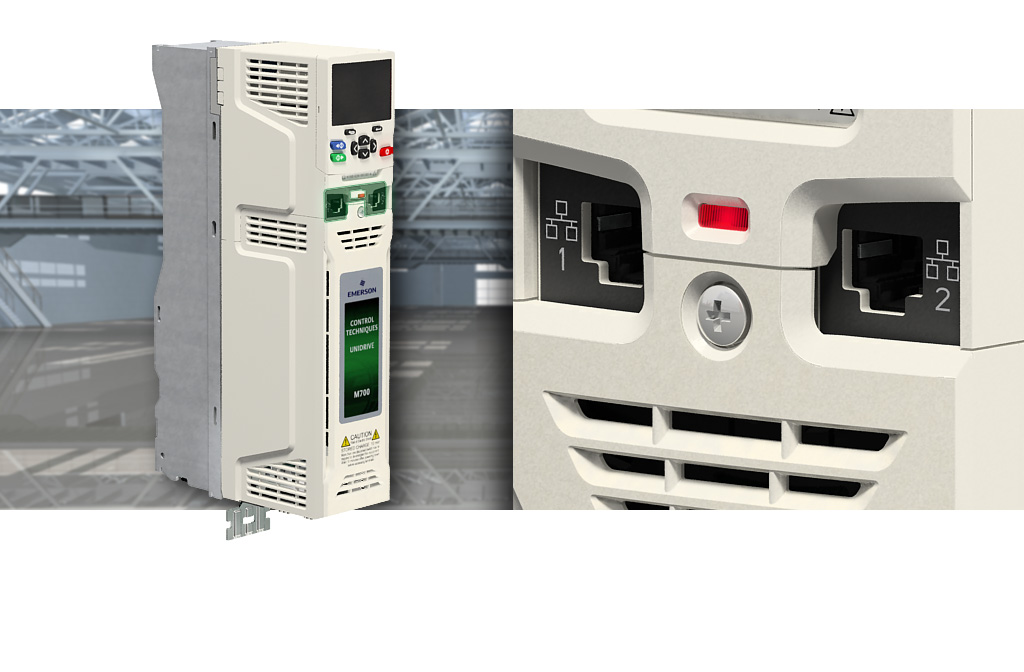

Ethernet
Switch Ethernet double port standard conforme à la norme IEEE 1588 V2 pour faciliter la connectivité et offrir une précision de synchronisation maximale.

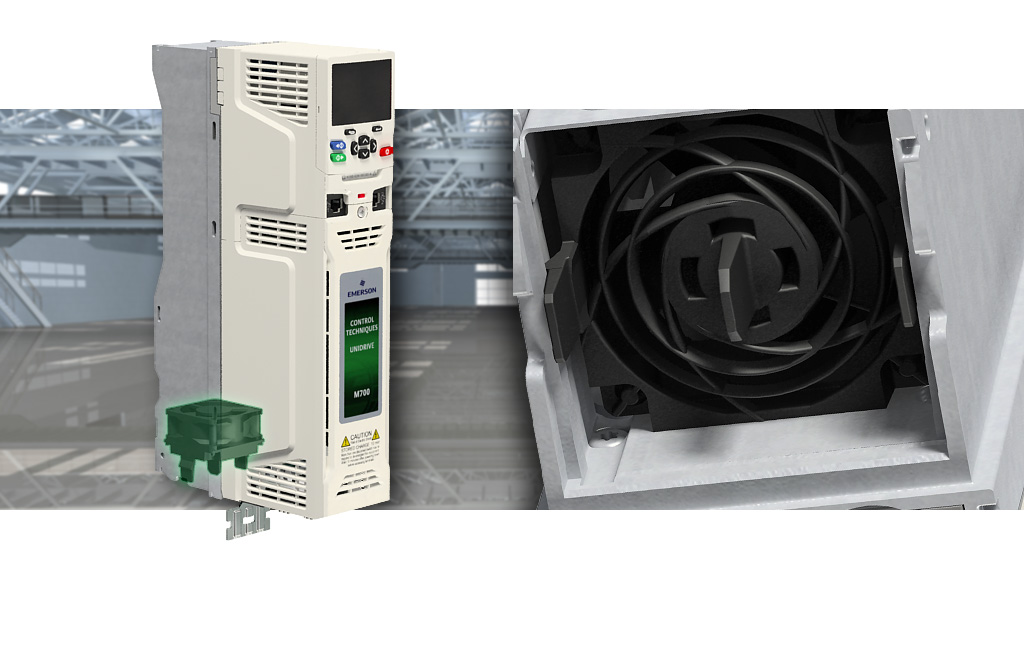

Ventilateurs amovibles
Ventilateur facile à remplacer pour améliorer la durée de vie du variateur et faciliter l'entretien.

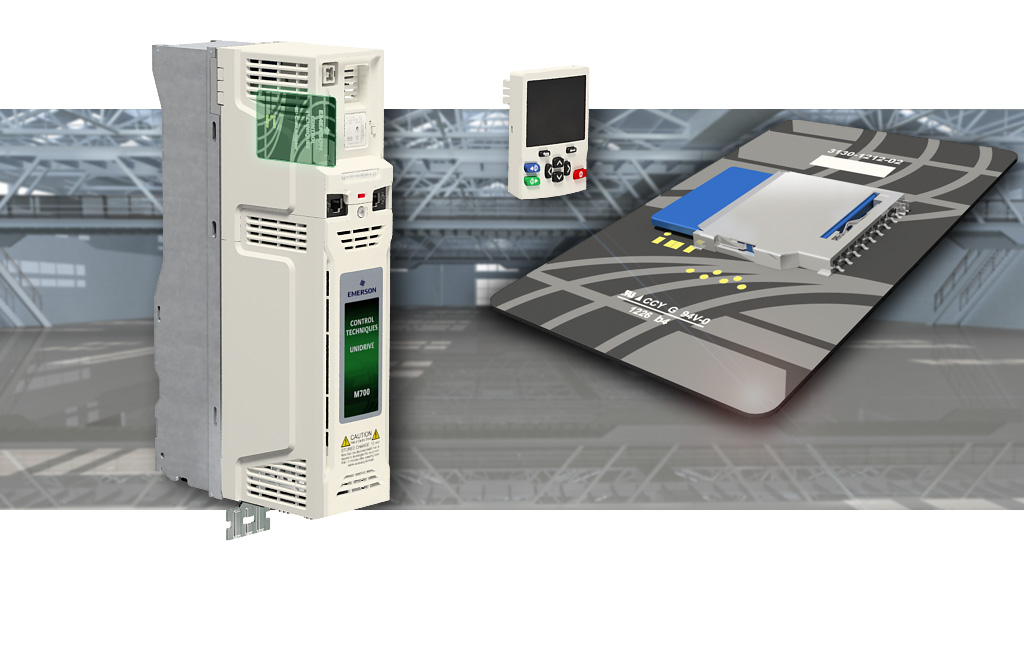

Carte SD
Pour un stockage rapide et aisé des paramétrages et des programmes, l'Unidrive M700 utilise les cartes SD standard au moyen de l'option SD-Smartcard Adaptator qui s'insère dans le lecteur de Smartcard du variateur.
Les cartes SD possèdent une importante capacité mémoire permettant si nécessaire un rechargement de système complet. Elles peuvent également être pré-programmées au moyen d'un ordinateur standard.
Smartcard
Utilisée pour sauvegarder des jeux de paramètres et des programmes API basiques qu'elle permet de copier d'un variateur à l'autre, elle simplifie la mise en service et la maintenance des variateurs.

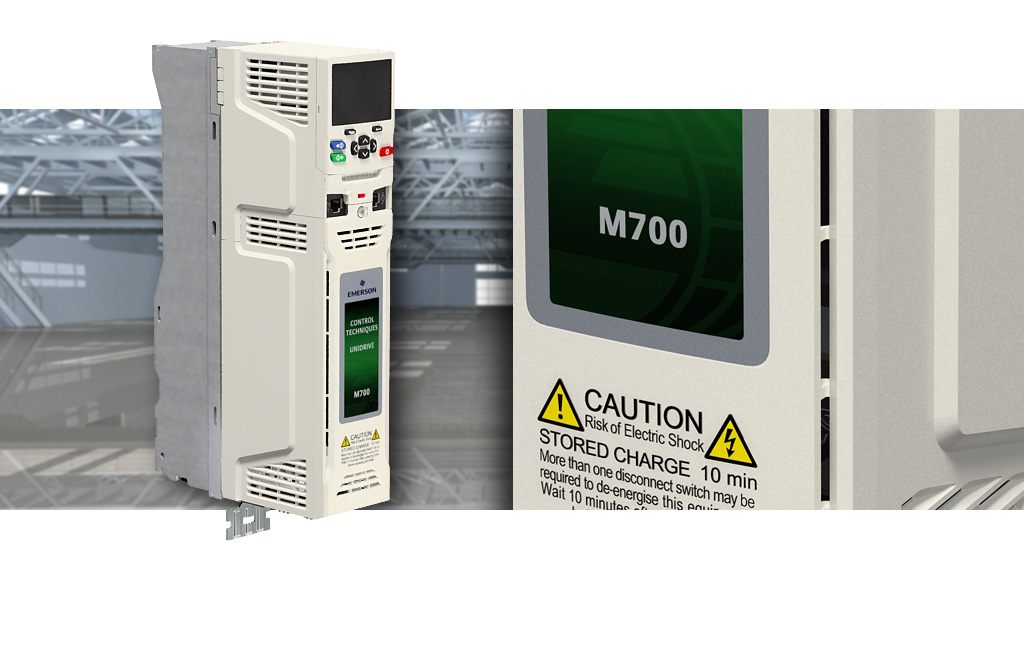

Unidrive M700 - Ethernet
Ethernet temps réel est intégré dans le modèle M700 standard, avec 1 entrée sécuritaire STO (SafeTorque Off, absence sûre du couple) et des E/S analogiques et logiques, ce qui en fait un variateur AC hautes performances extrêmement polyvalent.
Unidrive M701 - Remplaçant direct de l'Unidrive SP
Conçu pour égaler l'ensemble de fonctionnalités de l'Unidrive SP, variateur très populaire de Control Techniques. Il comprend notamment deux ports de communication RS485, une entrée STO, des E/S analogiques et logiques, des borniers de contrôle identiques à ceux du SP, avec prise en charge des jeux de paramètres Smartcard de l'Unidrive SP afin d'en faciliter le remplacement par l'Unidrive M.
Unidrive M702 - Sécurité renforcée
L'Unidrive M700 à sécurité renforcée comprend 2 entrées STO, Ethernet temps réel embarqué et des E/S logiques, la facilité d'intégration aux systèmes de commande et de sécurité modernes étant le principal objectif de ce produit.
Unidrive M Connect

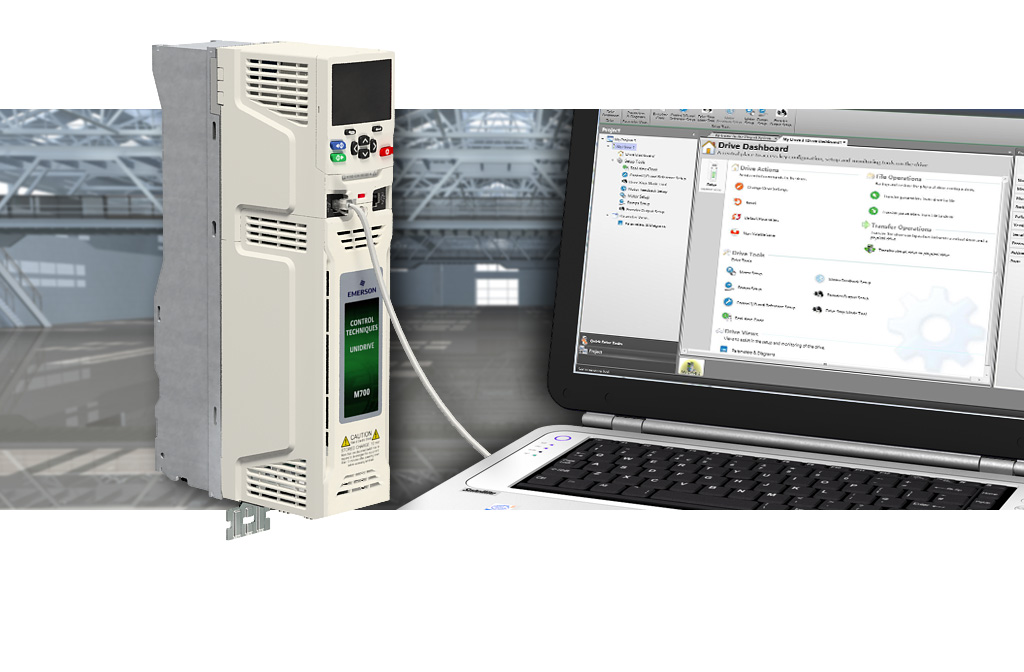

Outil de configuration pour la mise en service, l'optimisation et la surveillance des performances du variateur/système. Son développement et sa conception se sont largement inspirés d'études menées auprès des utilisateurs, afin de leur offrir une expérience innovante et basée sur une réalité pratique.
Machine Control Studio géré par CODESYS
Propose un environnement à la fois flexible et intuitif pour la programmation des nouvelles fonctions d'automation et de contrôle de mouvements des variateurs Unidrive M.
